本文是投稿文章，作者：HenryCheng

一、前言

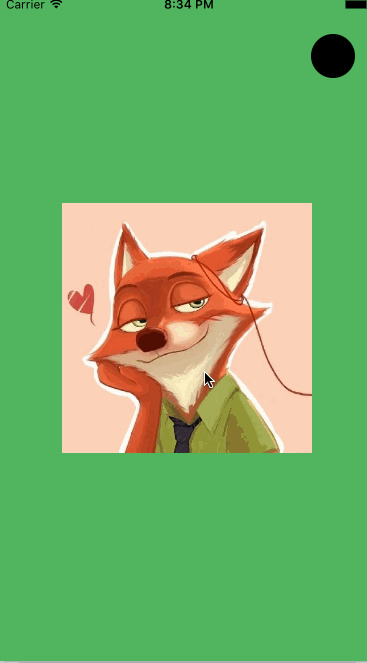

用過格瓦拉電影，或者其他app可能都知道，一種點擊按鈕用放大效果實現轉場的動畫現在很流行，效果大致如下

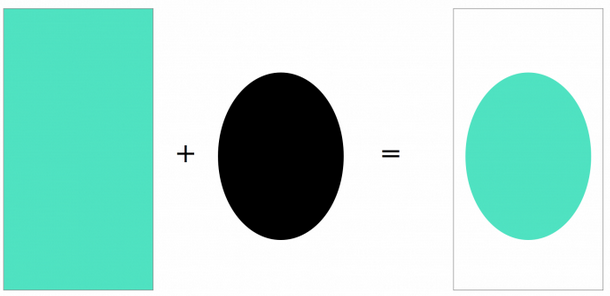

在iOS中，在同一個導航控制器你可以自定義轉場動畫實現兩個viewController之間的過渡。實際上在iOS7之後，通過實現UIViewControllerAnimatedTransitioning或者UIViewControllerContextTransitioning協議，就可以簡單的自定義轉場動畫，比如一個NavigationController的push和pop。還有一點你需要知道的是，我如果有一個矩形，有一個圓，想要在這個矩形上剪出和圓大小相同的面積，那麼就要用到CALayer的mask屬性，下面用圖表達可能會直觀些：

laye.mask

現在可能你對mask屬性有一點了解了，下面代碼的實現中你將會看到具體的實現過程。先做這麼多了解，下面開始一步步實現效果。

二、開始實現簡單的push效果

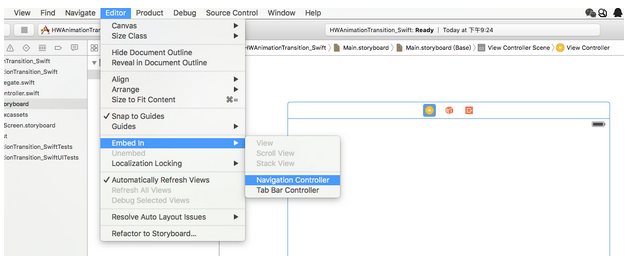

新建工程，這裡用的是Swift，選中storyboard,然後加上一個導航，如下

添加導航控制器

然後效果如下

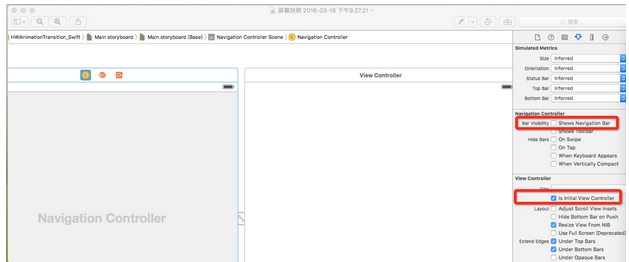

去掉導航欄

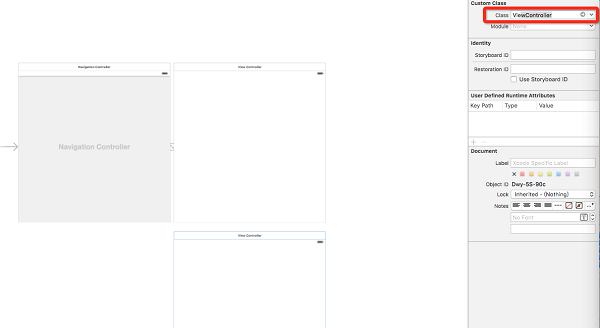

把右側的Shows Navigation Bar去掉，因為這個demo裡面並不需要導航欄，同時保證Is Instal View Controller是被勾上的（不知道的童鞋可以去掉看一下效果），這裡默認的都是勾選上的。然後在新建一個viewController，並設置其繼承於ViewController，如下

新建一個viewController

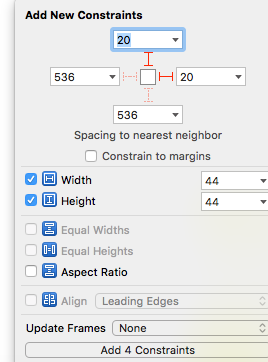

然後在兩個VC上分別在同樣的位置添加兩個完全相同的按鈕，位置約束在右上角距離右邊和上邊分別為20，20的距離，為了區分，將這兩個VC設置不同的背景色，如下

按鈕的約束位置以及大小

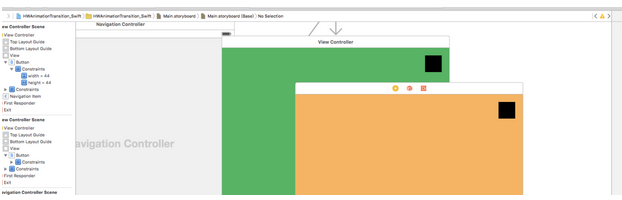

添加按鈕以及背景色以後效果

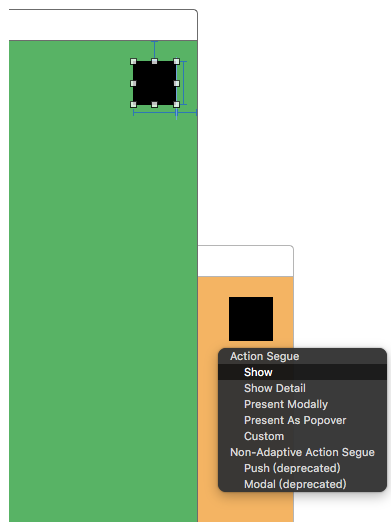

然後右鍵一直按住第一個按鈕拖拽至第二個VC（也就是黃色背景的）點擊show

實現第一個 VC 按鈕點擊方法

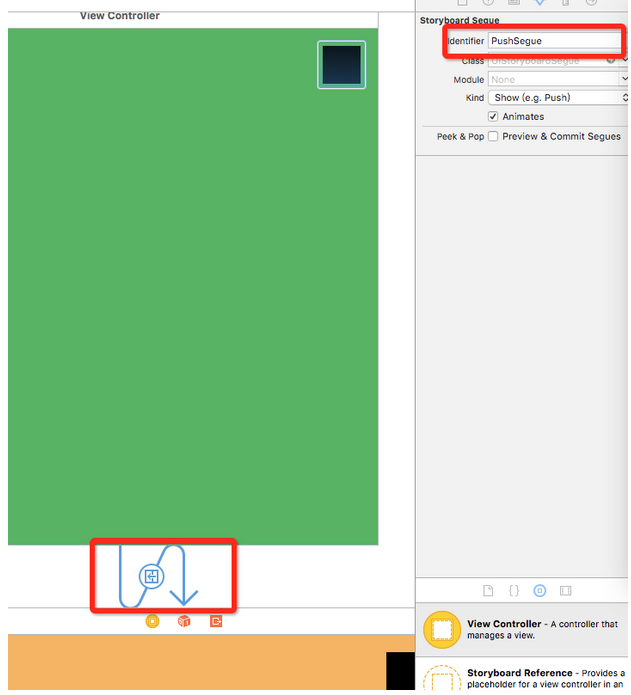

這時候兩個VC之間就會出現一條線，然後點擊線中間，設置identifier為PushSegue，這裡設置一個標識符，為後面的跳轉做准備，效果如下：

設置identifier

將兩個按鈕連接成ViewController的同一個屬性，名為popBtn，然後將第二個VC的按鈕實現一個點擊方法（因為我們要pop回來）名為popClick，如下

import UIKit

class ViewController: UIViewController {

    @IBOutlet weak var popBtn: UIButton!
    override func viewDidLoad() {
        super.viewDidLoad()
        // Do any additional setup after loading the view, typically from a nib.
    }

    @IBAction func popClick(sender: AnyObject) {

        self.navigationController?.popViewControllerAnimated(true)
    }

    override func didReceiveMemoryWarning() {
        super.didReceiveMemoryWarning()
        // Dispose of any resources that can be recreated.
    }

}

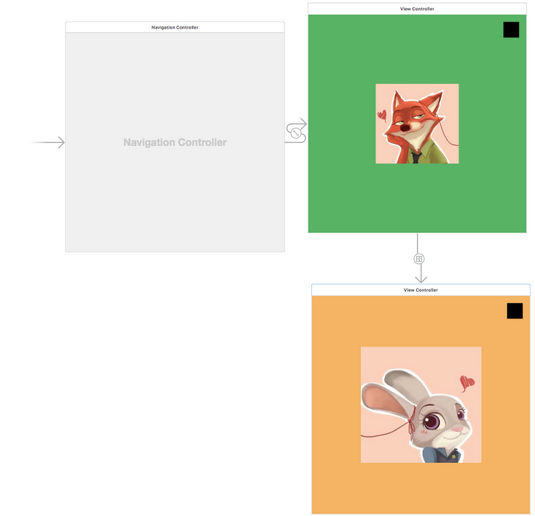

最後，分別在兩個VC的中間添加一個imageView，最後的效果圖如下

最後效果圖

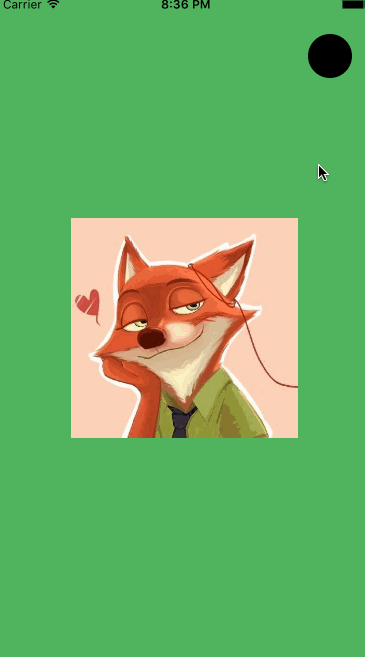

如果到這裡你還沒錯的話，那麼運行一下你的工程，運行的效果將會是這樣

最後的運行效果圖

沒錯，也就是一個簡單的push效果，現在准備工作已經做好了，想要實現放大效果的動畫，還要繼續往下進行。

三、開始實現放大效果

通過上面的步驟，我們已經做好了准備工作，我們還要知道的一點是，要想自定義導航的push或pop效果，需要實現UINavigationControllerDelegate協議裡面的

func navigationController(navigationController: UINavigationController,
        interactionControllerForAnimationController animationController: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {
            return nil
    }

這個協議方法，我們先新建一個繼承於NSObject的名為HWNavigationDelegate的一個類，然後引入UINavigationControllerDelegate,實現上面的協議方法，使返回值暫時為nil（從上面代碼中可以看出返回值是一個可選值，所以這裡可以先用nil，待會再具體實現）。然後你的HWNavigationDelegate裡面的代碼大致如下

//
//  HWNavigationDelegate.swift
//  HWAnimationTransition_Swift
//
//  Created by HenryCheng on 16/3/16.
//  Copyright ? 2016年 www.igancao.com. All rights reserved.
//

import UIKit

class HWNavigationDelegate: NSObject, UINavigationControllerDelegate {

    func navigationController(navigationController: UINavigationController, animationControllerForOperation operation: UINavigationControllerOperation, fromViewController fromVC: UIViewController, toViewController toVC: UIViewController) -> UIViewControllerAnimatedTransitioning? {

       return nil;
    }
}

現在繼續打開storyboard，然後在右下角搜索Object，並將其拖拽至左邊Navigation Controller Source裡，

添加Object

並在選中Object，在右邊將其類改成剛剛創建的HWNavigationDelegate

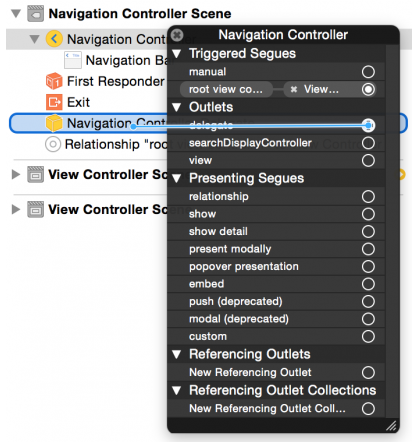

最後在左側，點擊UINavigationController，並將其delegate設置為剛才的Object

設置導航的delegate

現在上面HWNavigationDelegate裡面導航的協議方法的返回值還是nil，我們需要創建一個實現動畫效果的類，並使其返回，這裡我們新建一個同樣繼承於NSObject的名為HWTransitionAnimator的類，並使其實現UIViewControllerAnimatedTransitioning協議，和其中的協議方法，為了便於閱讀，這裡貼出所有的代碼，

//
//  HWTransitionAnimator.swift
//  HWAnimationTransition_Swift
//
//  Created by HenryCheng on 16/3/16.
//  Copyright ? 2016年 www.igancao.com. All rights reserved.
//

import UIKit

class HWTransitionAnimator: NSObject, UIViewControllerAnimatedTransitioning {
    weak var transitionContext: UIViewControllerContextTransitioning?

    func transitionDuration(transitionContext: UIViewControllerContextTransitioning?) -> NSTimeInterval {

        return 0.5
    }

    func animateTransition(transitionContext: UIViewControllerContextTransitioning) {

        self.transitionContext = transitionContext

        let containerView = transitionContext.containerView()
        let fromVC = transitionContext.viewControllerForKey(UITransitionContextFromViewControllerKey) as! ViewController
        let toVC = transitionContext.viewControllerForKey(UITransitionContextToViewControllerKey) as! ViewController
        let button = fromVC.popBtn
        containerView?.addSubview(toVC.view)
        let circleMaskPathInitial = UIBezierPath(ovalInRect: button.frame)
        let extremePoint = CGPoint(x: button.center.x - 0, y: button.center.y - CGRectGetHeight(toVC.view.bounds))
        let radius = sqrt((extremePoint.x * extremePoint.x) + (extremePoint.y * extremePoint.y))
        let circleMaskPathFinal = UIBezierPath(ovalInRect: CGRectInset(button.frame, -radius, -radius))

        let maskLayer = CAShapeLayer()
        maskLayer.path = circleMaskPathFinal.CGPath
        toVC.view.layer.mask = maskLayer

        let maskLayerAnimation = CABasicAnimation(keyPath: "path")
        maskLayerAnimation.fromValue = circleMaskPathInitial.CGPath
        maskLayerAnimation.toValue = circleMaskPathFinal.CGPath
        maskLayerAnimation.duration = self.transitionDuration(transitionContext)
        maskLayerAnimation.delegate = self
        maskLayer.addAnimation(maskLayerAnimation, forKey: "path")

    }

    override func animationDidStop(anim: CAAnimation, finished flag: Bool) {

        self.transitionContext?.completeTransition(!self.transitionContext!.transitionWasCancelled())
        self.transitionContext?.viewControllerForKey(UITransitionContextFromViewControllerKey)?.view.layer.mask = nil
    }

}

關於上面的所有代碼，其中func animateTransition(transitionContext: UIViewControllerContextTransitioning)，func animateTransition(transitionContext: UIViewControllerContextTransitioning)分別是設置時間和動畫過程的方法，都是UIViewControllerAnimatedTransitioning的協議方法，func animationDidStop是實現動畫結束後的操作，這裡動畫結束後需要做取消動畫和將fromViewController釋放掉的操作。裡面的

let circleMaskPathInitial = UIBezierPath(ovalInRect: button.frame)
let extremePoint = CGPoint(x: button.center.x - 0, y: button.center.y - CGRectGetHeight(toVC.view.bounds))
let radius = sqrt((extremePoint.x * extremePoint.x) + (extremePoint.y * extremePoint.y))
let circleMaskPathFinal = UIBezierPath(ovalInRect: CGRectInset(button.frame, -radius, -radius))

let maskLayer = CAShapeLayer()
maskLayer.path = circleMaskPathFinal.CGPath
toVC.view.layer.mask = maskLayer

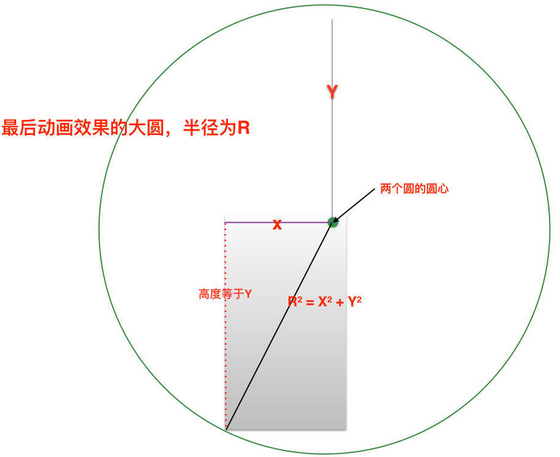

這段代碼，下面第二段代碼的maskLayer這個上面開始的時候就說過了，第一段代碼其實就是一個計算的過程，求出最後大圓效果的半徑，原理如圖（粗糙的畫了一下，畫得不好見諒^_^）

動畫效果關鍵的實現原理圖

最後將剛才HWNavigationDelegate裡的協議方法返回值修改成HWTransitionAnimator的對象就可以了

func navigationController(navigationController: UINavigationController, animationControllerForOperation operation: UINavigationControllerOperation, fromViewController fromVC: UIViewController, toViewController toVC: UIViewController) -> UIViewControllerAnimatedTransitioning? {
        return HWTransitionAnimator()
    }

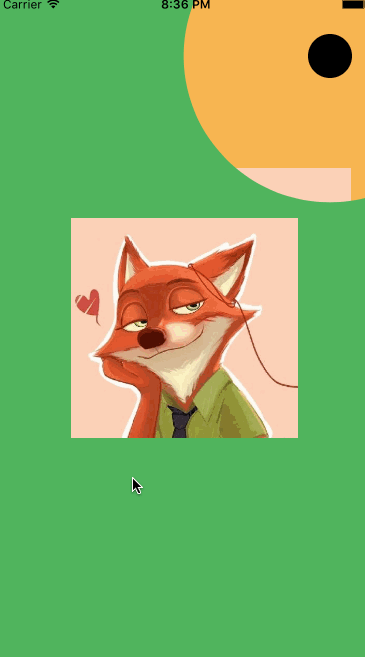

如果上面步驟，你操作沒錯的話，運行工程效果如下

tap_swift

四、添加手勢引導動畫

添加手勢實現動畫效果，我們在剛才的HWNavigationDelegate類裡實現UINavigationControllerDelegate的另外一個斜一方法

func navigationController(navigationController: UINavigationController,
        interactionControllerForAnimationController animationController: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {
            return self.interactionController
    }

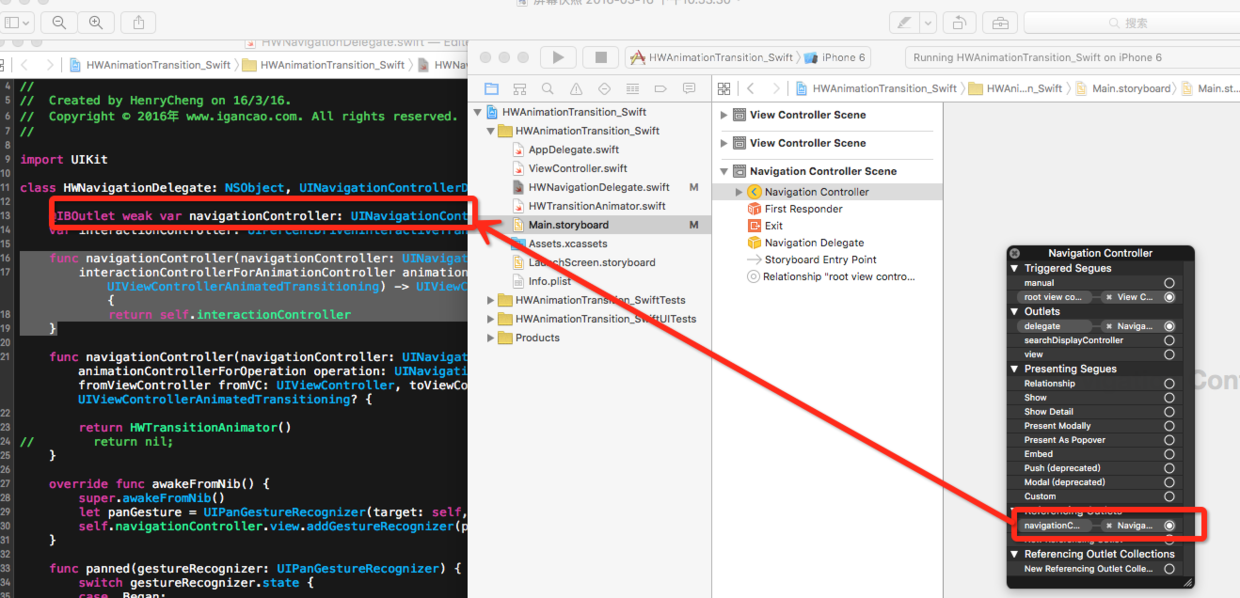

這裡的self.interactionController就是我們的導航控制器，如下圖

設置導航屬性

然後重寫awakeFromNib()方法，關於整個HWNavigationDelegate最後的代碼實現，如下

//
//  HWNavigationDelegate.swift
//  HWAnimationTransition_Swift
//
//  Created by HenryCheng on 16/3/16.
//  Copyright ? 2016年 www.igancao.com. All rights reserved.
//

import UIKit

class HWNavigationDelegate: NSObject, UINavigationControllerDelegate {

    @IBOutlet weak var navigationController: UINavigationController!
    var interactionController: UIPercentDrivenInteractiveTransition?

    func navigationController(navigationController: UINavigationController,
        interactionControllerForAnimationController animationController: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {
            return self.interactionController
    }

    func navigationController(navigationController: UINavigationController, animationControllerForOperation operation: UINavigationControllerOperation, fromViewController fromVC: UIViewController, toViewController toVC: UIViewController) -> UIViewControllerAnimatedTransitioning? {

        return HWTransitionAnimator()
//        return nil;
    }

    override func awakeFromNib() {
        super.awakeFromNib()
        let panGesture = UIPanGestureRecognizer(target: self, action: Selector("panned:"))
        self.navigationController.view.addGestureRecognizer(panGesture)
    }

    func panned(gestureRecognizer: UIPanGestureRecognizer) {
        switch gestureRecognizer.state {
        case .Began:

            self.interactionController = UIPercentDrivenInteractiveTransition()
            if self.navigationController?.viewControllers.count > 1 {
                self.navigationController?.popViewControllerAnimated(true)
            } else {
                self.navigationController?.topViewController!.performSegueWithIdentifier("PushSegue", sender: nil)
            }
        case .Changed:

            let translation = gestureRecognizer.translationInView(self.navigationController!.view)
            let completionProgress = translation.x / CGRectGetWidth(self.navigationController!.view.bounds)
            self.interactionController?.updateInteractiveTransition(completionProgress)
        case .Ended:

            if (gestureRecognizer.velocityInView(self.navigationController!.view).x > 0) {
                self.interactionController?.finishInteractiveTransition()
            } else {
                self.interactionController?.cancelInteractiveTransition()
            }
            self.interactionController = nil

        default:
            self.interactionController?.cancelInteractiveTransition()
            self.interactionController = nil
        }
    }
}

這裡需要注意的是gestureRecognizer的幾個狀態

• Begin ：手勢被識別時時，初始化UIPercentDrivenInteractiveTransition實例對象和設置屬性，比如如果是第一個VC就實現push，反之則是pop

• Changed：開始手勢到結束手勢的一個過程，上面代碼中是根據偏移量改變self.interactionController的位置

• Ended：手勢結束以後的操作，設置動畫結束或者取消動畫，最後將self.interactionController置為nil

• default：其他的狀態運行你的工程，拖拽屏幕時效果如下


五、最後

由於最近工作比較忙，好久沒有寫博客了，趁著這回功夫將這個小動畫分享一下，希望大家喜歡，時間不早了，該回去休息了（在公司加班完成的，喜歡的就star一下吧），最後，這裡只是swift版本的代碼，同時如果你需要全部代碼的話，你可以在下面下載

• HWAnimationTransition_Swift（swift版本）

• HWAnimationTransition_OC (OC版本)
