iOS運用Charts框架繪制餅狀圖

編輯：IOS開發綜合

首先先看一下效果:

餅狀圖

一、創立餅狀圖對象

創立餅狀圖對象用到類是PieChartView.h, 代碼如下:

self.pieChartView = [[PieChartView alloc] init];
self.pieChartView.backgroundColor = BgColor;
[self.view addSubview:self.pieChartView];
[self.pieChartView mas_makeConstraints:^(MASConstraintMaker *make) {
  make.size.mas_equalTo(CGSizeMake(300, 300));
  make.center.mas_equalTo(self.view);
}];

二、設置餅狀圖外觀款式

1. 根本款式

[self.pieChartView setExtraOffsetsWithLeft:30 top:0 right:30 bottom:0];//餅狀圖間隔邊緣的間隙
self.pieChartView.usePercentValuesEnabled = YES;//能否依據所提供的數據, 將顯示數據轉換為百分比格式
self.pieChartView.dragDecelerationEnabled = YES;//拖拽餅狀圖後能否有慣性效果
self.pieChartView.drawSliceTextEnabled = YES;//能否顯示區塊文本

2. 設置餅狀圖兩頭的空心款式

空心有兩個圓組成, 一個是hole, 一個是transparentCircle, transparentCircle外面是hole, 所以餅狀圖兩頭的空心也就是一個同心圓. 代碼如下:

self.pieChartView.drawHoleEnabled = YES;//餅狀圖能否是空心
self.pieChartView.holeRadiusPercent = 0.5;//空心半徑占比
self.pieChartView.holeColor = [UIColor clearColor];//空心顏色
self.pieChartView.transparentCircleRadiusPercent = 0.52;//半通明空心半徑占比
self.pieChartView.transparentCircleColor = [UIColor colorWithRed:210/255.0 green:145/255.0 blue:165/255.0 alpha:0.3];//半通明空心的顏色

3. 設置餅狀圖中心的文本

當餅狀圖是空心款式時, 可以在餅狀圖中心添加文本, 添加文本有兩種辦法. 一種辦法是運用centerText 屬性添加, 這種辦法不能設置字體顏色、大小等. 另一種辦法是運用centerAttributedText屬性添加, 這種辦法添加的富文本, 因而就可以對字體停止進一步丑化了. 代碼如下:

if (self.pieChartView.isDrawHoleEnabled == YES) {
  self.pieChartView.drawCenterTextEnabled = YES;//能否顯示兩頭文字
  //普通文本
//  self.pieChartView.centerText = @"餅狀圖";//兩頭文字
  //富文本
  NSMutableAttributedString *centerText = [[NSMutableAttributedString alloc] initWithString:@"餅狀圖"];
  [centerText setAttributes:@{NSFontAttributeName: [UIFont boldSystemFontOfSize:16],
         NSForegroundColorAttributeName: [UIColor orangeColor]}
       range:NSMakeRange(0, centerText.length)];
  self.pieChartView.centerAttributedText = centerText;
}

4. 設置餅狀圖描繪

self.pieChartView.descriptionText = @"餅狀圖示例";
self.pieChartView.descriptionFont = [UIFont systemFontOfSize:10];
self.pieChartView.descriptionTextColor = [UIColor grayColor];

6. 設置餅狀圖圖例款式

self.pieChartView.legend.maxSizePercent = 1;//圖例在餅狀圖中的大小占比, 這會影響圖例的寬高
self.pieChartView.legend.formToTextSpace = 5;//文本距離
self.pieChartView.legend.font = [UIFont systemFontOfSize:10];//字體大小
self.pieChartView.legend.textColor = [UIColor grayColor];//字體顏色
self.pieChartView.legend.position = ChartLegendPositionBelowChartCenter;//圖例在餅狀圖中的地位
self.pieChartView.legend.form = ChartLegendFormCircle;//圖示款式: 方形、線條、圓形
self.pieChartView.legend.formSize = 12;//圖示大小

三、為餅狀圖提供數據

為餅狀圖提供數據, 首先需求創立兩個數組yVals和xVals, yVals數組寄存餅狀圖每個區塊的數據, xVals寄存的是每個區塊的稱號或許描繪.

接著需求用PieChartDataSet.h類創立dataSet對象, 創立時將yVals放出來.

然後需求用PieChartData.h類創立data對象, 創立時將xVals和dataSet對象放出來.

最後直接把data對象賦值給餅狀圖的data屬性即可. 創立data對象代碼如下:

- (PieChartData *)setData{
 double mult = 100;
 int count = 5;//餅狀圖總共有幾塊組成
 //每個區塊的數據
 NSMutableArray *yVals = [[NSMutableArray alloc] init];
 for (int i = 0; i < count; i++) {
  double randomVal = arc4random_uniform(mult + 1);
  BarChartDataEntry *entry = [[BarChartDataEntry alloc] initWithValue:randomVal xIndex:i];
  [yVals addObject:entry];
 }
 //每個區塊的稱號或描繪
 NSMutableArray *xVals = [[NSMutableArray alloc] init];
 for (int i = 0; i < count; i++) {
  NSString *title = [NSString stringWithFormat:@"part%d", i+1];
  [xVals addObject:title];
 }
 //dataSet
 PieChartDataSet *dataSet = [[PieChartDataSet alloc] initWithYVals:yVals label:@""];
 dataSet.drawValuesEnabled = YES;//能否繪制顯示數據
 NSMutableArray *colors = [[NSMutableArray alloc] init];
 [colors addObjectsFromArray:ChartColorTemplates.vordiplom];
 [colors addObjectsFromArray:ChartColorTemplates.joyful];
 [colors addObjectsFromArray:ChartColorTemplates.colorful];
 [colors addObjectsFromArray:ChartColorTemplates.liberty];
 [colors addObjectsFromArray:ChartColorTemplates.pastel];
 [colors addObject:[UIColor colorWithRed:51/255.f green:181/255.f blue:229/255.f alpha:1.f]];
 dataSet.colors = colors;//區塊顏色
 dataSet.sliceSpace = 0;//相鄰區塊之間的間距
 dataSet.selectionShift = 8;//選中區塊時, 縮小的半徑
 dataSet.xValuePosition = PieChartValuePositionInsideSlice;//稱號地位
 dataSet.yValuePosition = PieChartValuePositionOutsideSlice;//數據地位
 //數據與區塊之間的用於指示的折線款式
 dataSet.valueLinePart1OffsetPercentage = 0.85;//折線中第一段起始地位絕對於區塊的偏移量, 數值越大, 折線間隔區塊越遠
 dataSet.valueLinePart1Length = 0.5;//折線中第一段長度占比
 dataSet.valueLinePart2Length = 0.4;//折線中第二段長度最大占比
 dataSet.valueLineWidth = 1;//折線的粗細
 dataSet.valueLineColor = [UIColor brownColor];//折線顏色
 //data
 PieChartData *data = [[PieChartData alloc] initWithXVals:xVals dataSet:dataSet];
 NSNumberFormatter *formatter = [[NSNumberFormatter alloc] init];
 formatter.numberStyle = NSNumberFormatterPercentStyle;
 formatter.maximumFractionDigits = 0;//小數位數
 formatter.multiplier = @1.f;
 [data setValueFormatter:formatter];//設置顯示數據格式
 [data setValueTextColor:[UIColor brownColor]];
 [data setValueFont:[UIFont systemFontOfSize:10]];
 return data;
}

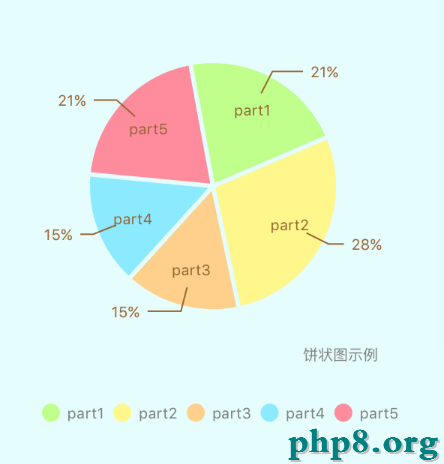

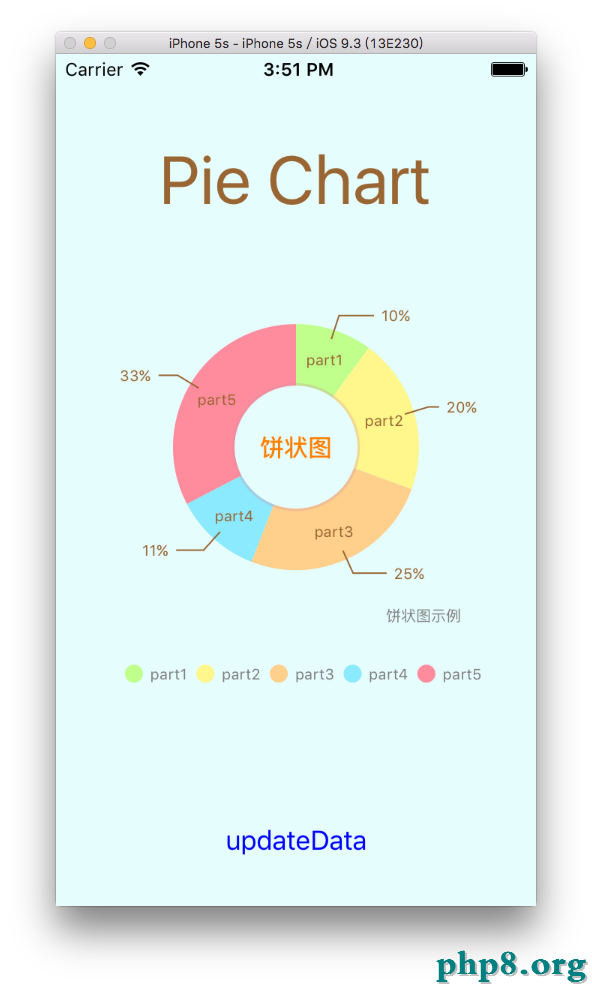

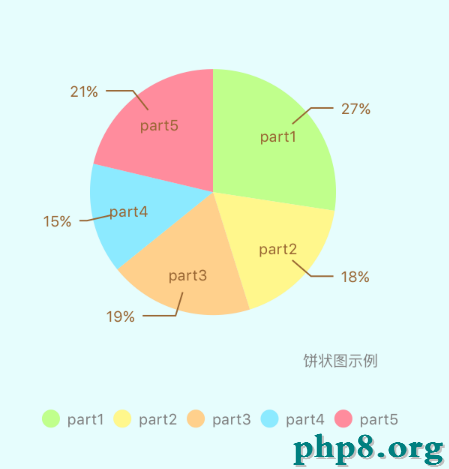

運轉後果如下:
