什麼是多點連接？

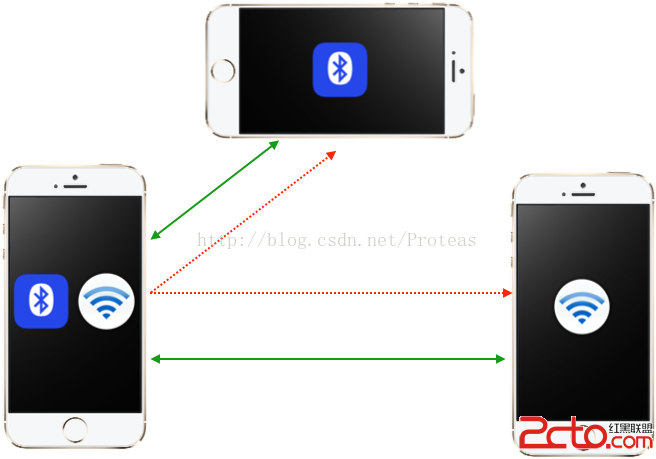

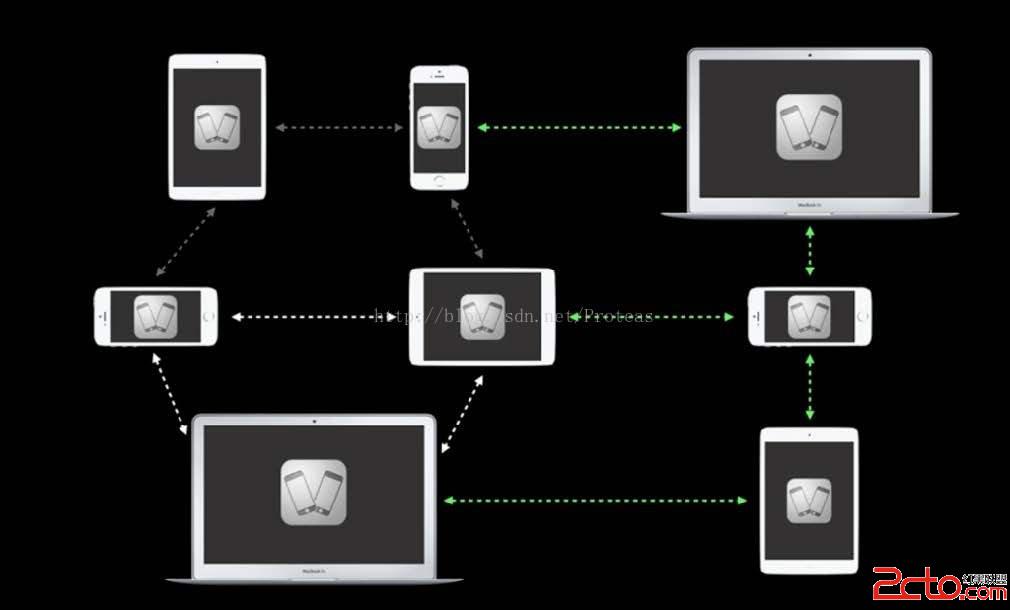

多點連接簡單說就是將設備兩兩進行連接，從而組成一個網絡，見下圖：
多點連接可以基於如下兩種通道建立：
即：藍牙與WiFi， 且“只具有藍牙的設備”可以與“只具有WiF的設備”通信， 這一切都是透明的，開發者根本不需要關心：
個人感覺它的能力還是比較強大的。 既然能力這麼強大，它可以用來做什麼呢？ MC只是提供了一種數據通道，具體用途還是要看業務、看大家的想象力， 下面列幾個比較常見的用途： 傳文件聊天室一台設備作為數據采集外設（比如：攝像頭），將實時數據導到另一台設備上網絡數據轉發...
多點連接 API 的使用
SDK及版本信息
MultipeerConnectivity.frameworkiOS 7.0OS X 10.10
可以看到基於MC可以做到電腦與手機的通信。 了解了其能力與SDK相關信息後，下面我們看看工作流程： 使設備可被發現--->浏覽設備，建立連接--->傳輸數據 。 關於使用大家可以看看參考資源與 MCDemo， 這裡只是做一個代碼導讀。
1、初始化 MCPeerID 及 MCSession， MCPeerID 用來唯一的標識設備， MCSession 是通信的基礎：
-(void)setupPeerAndSessionWithDisplayName:(NSString *)displayName{
_peerID = [[MCPeerID alloc] initWithDisplayName:displayName];
_session = [[MCSession alloc] initWithPeer:_peerID];
_session.delegate = self;
}
2、廣播設備，使設備可以被發現：
-(void)advertiseSelf:(BOOL)shouldAdvertise{
if (shouldAdvertise) {
_advertiser = [[MCAdvertiserAssistant alloc] initWithServiceType:@chat-files
discoveryInfo:nil
session:_session];
[_advertiser start];
}
else{
[_advertiser stop];
_advertiser = nil;
}
}
3、浏覽“局域網”中的設備，並建立連接：
-(void)setupMCBrowser{
_browser = [[MCBrowserViewController alloc] initWithServiceType:@chat-files session:_session];
}
MCBrowserViewController實例化後，直接彈出，這個類內部會負責查找設備並建立連接。 對於有界面定制化需求的，也可以通過相關接口實現類似的功能。
4、發送消息：
-(void)sendMyMessage{
NSData *dataToSend = [_txtMessage.text dataUsingEncoding:NSUTF8StringEncoding];
NSArray *allPeers = _appDelegate.mcManager.session.connectedPeers;
NSError *error;
[_appDelegate.mcManager.session sendData:dataToSend
toPeers:allPeers
withMode:MCSessionSendDataReliable
error:&error];
if (error) {
NSLog(@%@, [error localizedDescription]);
}
[_tvChat setText:[_tvChat.text stringByAppendingString:[NSString stringWithFormat:@I wrote:
%@
, _txtMessage.text]]];
[_txtMessage setText:@];
[_txtMessage resignFirstResponder];
}
發送消息時有個選項：MCSessionSendDataReliable，MCSessionSendDataUnreliable 但是不管是可靠還是不可靠，數據都是基於 UDP 進行傳輸的。
5、接收消息：
-(void)session:(MCSession *)session didReceiveData:(NSData *)data fromPeer:(MCPeerID *)peerID{
NSDictionary *dict = @{@data: data,
@peerID: peerID
};
[[NSNotificationCenter defaultCenter] postNotificationName:@MCDidReceiveDataNotification
object:nil
userInfo:dict];
}
消息的接收是通過 MCSession 的回調方法進行的。 MCSession的回調方法非常重要， 設備狀態的改變、消息的接收、資源的接收、流的接收都是通過這個回調進行通知的。
6、發送資源，資源可以是本地的URL，也可以是 Http 鏈接：
-(void)actionSheet:(UIActionSheet *)actionSheet clickedButtonAtIndex:(NSInteger)buttonIndex{
if (buttonIndex != [[_appDelegate.mcManager.session connectedPeers] count]) {
NSString *filePath = [_documentsDirectory stringByAppendingPathComponent:_selectedFile];
NSString *modifiedName = [NSString stringWithFormat:@%@_%@, _appDelegate.mcManager.peerID.displayName, _selectedFile];
NSURL *resourceURL = [NSURL fileURLWithPath:filePath];
dispatch_async(dispatch_get_main_queue(), ^{
NSProgress *progress = [_appDelegate.mcManager.session sendResourceAtURL:resourceURL
withName:modifiedName
toPeer:[[_appDelegate.mcManager.session connectedPeers] objectAtIndex:buttonIndex]
withCompletionHandler:^(NSError *error) {
if (error) {
NSLog(@Error: %@, [error localizedDescription]);
}
else{
UIAlertView *alert = [[UIAlertView alloc] initWithTitle:@MCDemo
message:@File was successfully sent.
delegate:self
cancelButtonTitle:nil
otherButtonTitles:@Great!, nil];
[alert performSelectorOnMainThread:@selector(show) withObject:nil waitUntilDone:NO];
[_arrFiles replaceObjectAtIndex:_selectedRow withObject:_selectedFile];
[_tblFiles performSelectorOnMainThread:@selector(reloadData)
withObject:nil
waitUntilDone:NO];
}
}];
//NSLog(@*** %f, progress.fractionCompleted);
[progress addObserver:self
forKeyPath:@fractionCompleted
options:NSKeyValueObservingOptionNew
context:nil];
});
}
}
可以通過 NSProgress查詢相關狀態。
7、接收資源：
-(void)session:(MCSession *)session didStartReceivingResourceWithName:(NSString *)resourceName fromPeer:(MCPeerID *)peerID withProgress:(NSProgress *)progress{
NSDictionary *dict = @{@resourceName : resourceName,
@peerID : peerID,
@progress : progress
};
[[NSNotificationCenter defaultCenter] postNotificationName:@MCDidStartReceivingResourceNotification
object:nil
userInfo:dict];
dispatch_async(dispatch_get_main_queue(), ^{
[progress addObserver:self
forKeyPath:@fractionCompleted
options:NSKeyValueObservingOptionNew
context:nil];
});
}
協議逆向

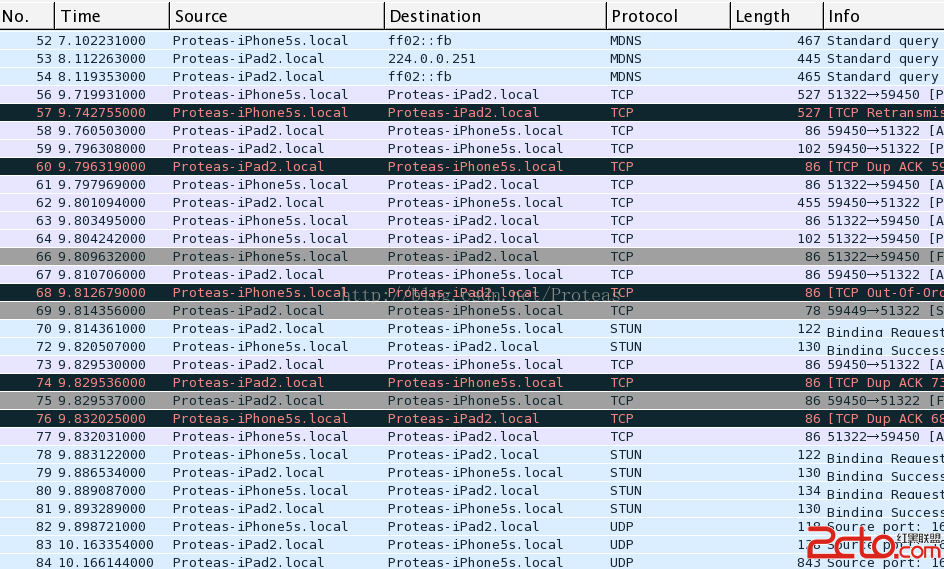

協議分析時，我們是基於WiFi進行分析，因為這樣便於抓包。 抓到的數據包如下圖：
可以看到主要是基於如下幾個協議：

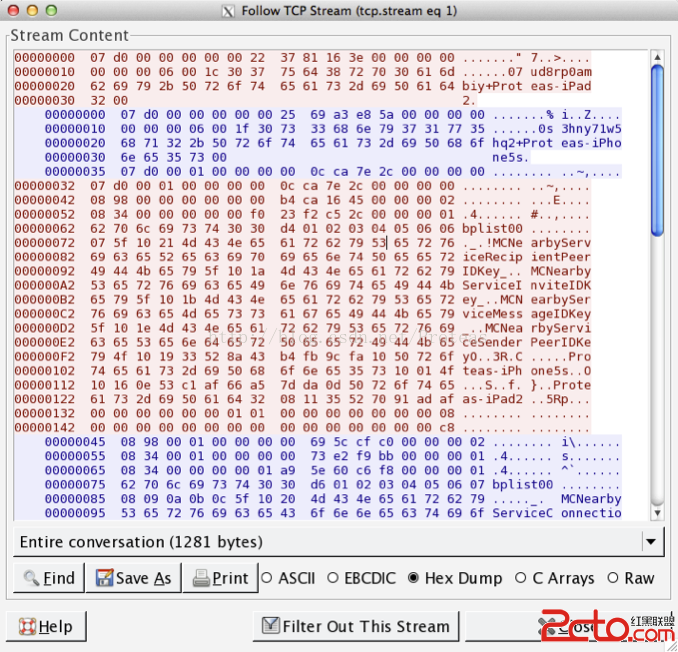

Bonjour在法語中是 Hello 的意思，即：主要用來做服務發現。 STUN主要用來做端口映射，便於兩台設備直接建立連接。 剩下的兩個協議未知：一個基於TCP，一個基於UDP。 基於 TCP 的，我們看下TCP Stream：

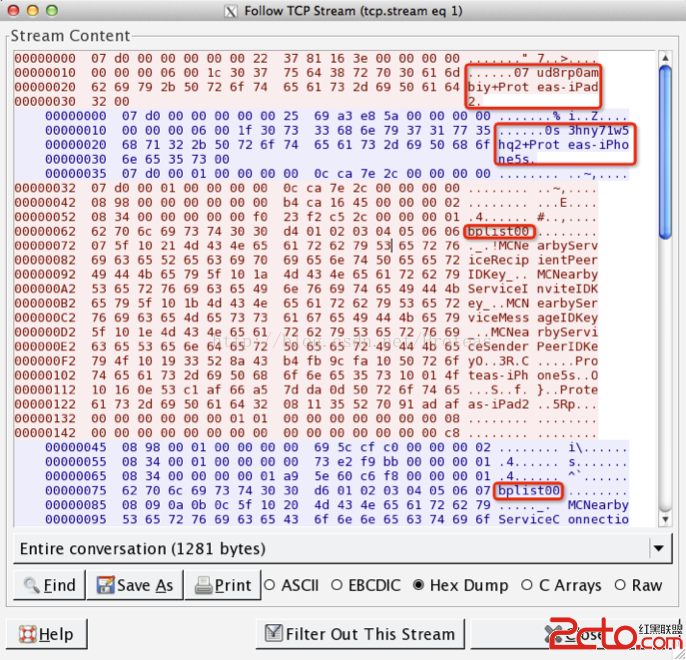

注意下圖中紅框部分：

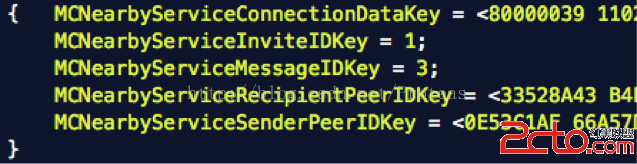

這是某種握手機制，首先是交換設備ID，然後會基於Binary Plist 交換信息。 首先提取plist，提取plist時要參考 tcp stream 中的起始字節與結束字節， 將 plist 提出來後， 會看到一共交換了三個plist：

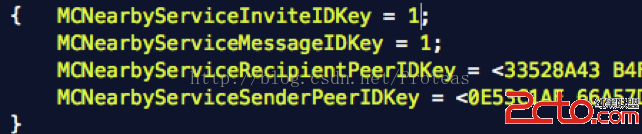

plist-1:
MCNearbyServiceInviteIDKey：MCEncryptionOption—>1, MCEncryptionNone—>0;
MCNearbyServiceMessageIDKey：序號
MCNearbyServiceRecipientPeerIDKey：接收者的PeerID
MCNearbyServiceSenderPeerIDKey：發送者的PeerID

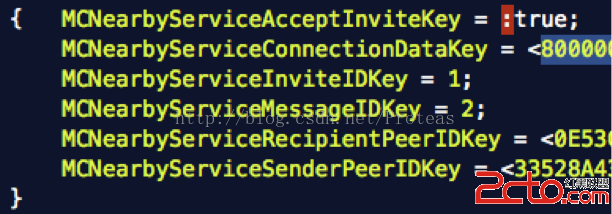

plist-2:
MCNearbyServiceAcceptInviteKey：是否接收連接
MCNearbyServiceConnectionDataKey
plist-3:
MCNearbyServiceConnectionDataKey
如上只是說了plist的內容， 但是在 tcp stream 中我們還看到了設備ID， 設備ID是如何生成的呢？ 通過代碼逆向可以得到一個大概的結論： 設備ID在 -[MCPeerIDInternal initWithIDString:pid64:displayName:] 中實現， 基本策略是： IDString: 隨機，base36pid64：隨機displayName：外部傳入，如：”Proteas-iPhone5s” 設備間交換ID時需要進行序列化， 序列化的方法為：-[MCPeerID serializedRepresentation] 總結起來就是：PeerID = 基於pid64生成前 9 byte + displayName 附反編譯結果：
void * -[MCPeerID initWithDisplayName:](void * self, void * _cmd, void * arg2) {
STK33 = r5;
STK35 = r7;
sp = sp - 0x28;
r5 = arg2;
arg_20 = self;
arg_24 = *0x568f0;
r6 = [[&arg_20 super] init];
if (r6 != 0x0) {
if ((r5 == 0x0) || ([r5 length] == 0x0)) {
r0 = [r6 class];
r0 = NSStringFromClass(r0);
var_0 = r0;
[NSException raise:*_NSInvalidArgumentException format:@Invalid displayName passed to %@];
}
else {
if ([r5 lengthOfBytesUsingEncoding:0x4] >= 0x40) {
r0 = [r6 class];
r0 = NSStringFromClass(r0);
var_0 = r0;
[NSException raise:*_NSInvalidArgumentException format:@Invalid displayName passed to %@];
}
}
arg_8 = r6;
arg_C = r5;
r8 = CFUUIDCreate(*_kCFAllocatorDefault);
CFUUIDGetUUIDBytes(&arg_10);
r11 = (arg_1C ^ arg_14) << 0x18 | (arg_1C ^ arg_14) & 0xff00 | 0xff00 & (arg_1C ^ arg_14) | arg_1C ^ arg_14;
r10 = 0xff00 & (arg_10 ^ arg_18) | ((arg_10 ^ arg_18) & 0xff00) << 0x8 | arg_10 ^ arg_18 | arg_10 ^ arg_18;
r5 = _makebase36string(r11, r10);
if (*_gVRTraceErrorLogLevel < 0x6) {
asm{ strd r4, r5, [sp] };
VRTracePrint_();
}
else {
if (*(int8_t *)_gVRTraceModuleFilterEnabled != 0x0) {
asm{ strd r4, r5, [sp] };
VRTracePrint_();
}
}
r4 = [NSString stringWithUTF8String:r5];
free(r5);
CFRelease(r8);
r0 = [MCPeerIDInternal alloc];
var_0 = r10;
arg_4 = arg_C;
r0 = [r0 initWithIDString:r4 pid64:r11 displayName:STK-1];
r6 = arg_8;
r6->_internal = r0;
}
r0 = r6;
Pop();
Pop();
Pop();
return r0;
}
[[MCPeerIDInternal alloc] initWithIDString:_makebase36string(...) pid64:r11 displayName:STK-1]
前面的 plist 中有 Data Key，我們沒有做過多說明， 接下來我們大概看看 Data Key 的生成：
在初始化一個多點連接的 Session 時，我們可以指定加密方式， 這個加密方式是個枚舉類型： MCEncryptionOptional = 0
MCEncryptionRequired = 1
MCEncryptionNone = 2
從上圖可以看出加密方式會影響Data Key， 但是完全通過抓包來分析 Data Key 是比較耗時的， 而且很可能會有遺漏。 通過代碼逆向，我們找到負責 Data Key 生成的類：
這裡可以作為分析 Data Key 的起點， 有需要的兄弟可以進行深入分析。

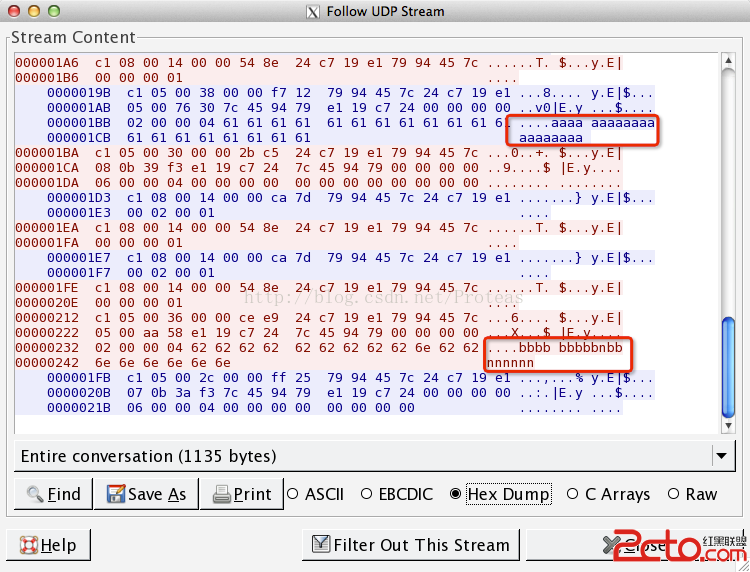

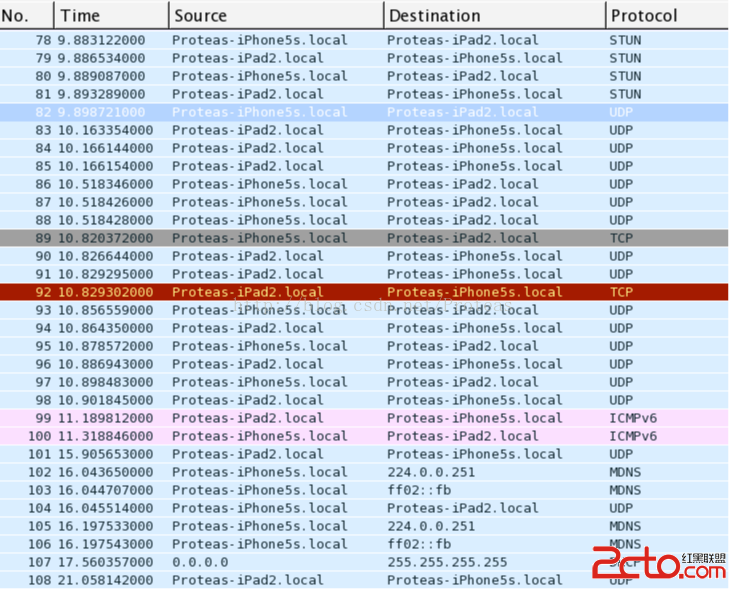

上面我們都是在說基於 TCP 的未知協議， 接下來我們看看基於 UDP 的未知協議。 UDP數據流：

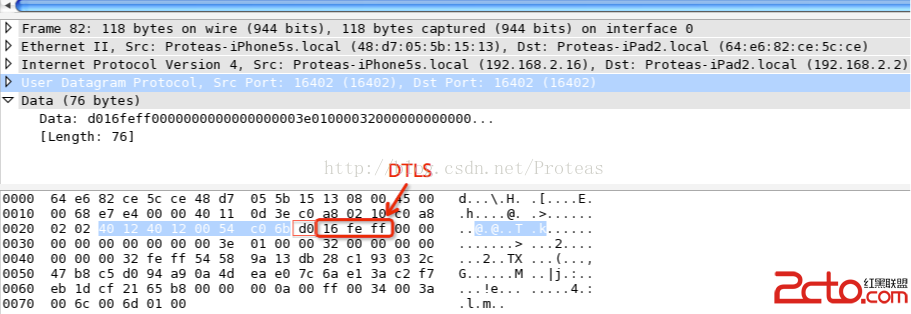

具體一個UDP數據包：
可以看出它是在 DTLS 之上做了封裝， 我們只要拋棄到 0xd0 就可以讓 Wireshark 進行識別分析。 這裡需要說下 BH-US 大會上沒有公布具體的工具與方法， 我處理的方法是寫一個 Custom Protocol Dissector：
-- Apple Mutipeer Connectivity Custom DTLS Protocl
-- cache globals to local for speed.
local format = string.format
local tostring = tostring
local tonumber = tonumber
local sqrt = math.sqrt
local pairs = pairs
-- wireshark API globals
local Pref = Pref
local Proto = Proto
local ProtoField = ProtoField
local DissectorTable = DissectorTable
local Dissector = Dissector
local ByteArray = ByteArray
local PI_MALFORMED = PI_MALFORMED
local PI_ERROR = PI_ERROR
-- dissectors
local dtls_dissector = Dissector.get(dtls)
apple_mcdtls_proto = Proto(apple_mcDTLS, Apple Multipeer Connectivity DTLS, Apple Multipeer Connectivity DTLS Protocol)
function apple_mcdtls_proto.dissector(buffer, pinfo, tree)
local mctype = buffer(0, 1):uint()
if mctype == 208 then
pinfo.cols.protocol = AppleMCDTLS
pinfo.cols.info = Apple MC DTLS Payload Data
local subtree = tree:add(apple_mcdtls_proto, buffer(), Apple MC DTLS Protocol)
subtree:add(buffer(0, 1),Type: .. buffer(0, 1):uint())
local size = buffer:len()
subtree:add(buffer(1, size - 1), Data: .. tostring(buffer))
dtls_dissector:call(buffer(1):tvb(), pinfo, tree)
end
end
local function unregister_udp_port_range(start_port, end_port)
if not start_port or start_port <= 0 or not end_port or end_port <= 0 then
return
end
udp_port_table = DissectorTable.get(udp.port)
for port = start_port,end_port do
udp_port_table:remove(port, apple_mcdtls_proto)
end
end
local function register_udp_port_range(start_port, end_port)
if not start_port or start_port <= 0 or not end_port or end_port <= 0 then
return
end
udp_port_table = DissectorTable.get(udp.port)
for port = start_port,end_port do
udp_port_table:add(port, apple_mcdtls_proto)
end
end
register_udp_port_range(16400, 16499)

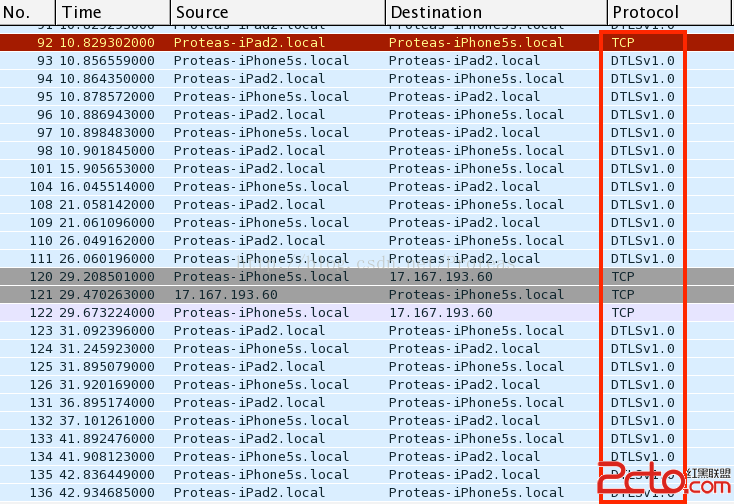

在 Wireshark 中使用自定義協議進行處理後：
這裡識別出協議後，我們不做繼續分析， 但是評估安全性時，比如在手機上 kill 調 ssl 後， 可以在 DTLS 的 Payload 中看到明文數據。
安全性分析
前文中也提到了，安全性的控制是在初始化 MCSession 時控制的， 默認是使用 MCEncryptionOptional， 但是當有一方是 MCEncryptionNone 時會發生降級，即：通信不加密。

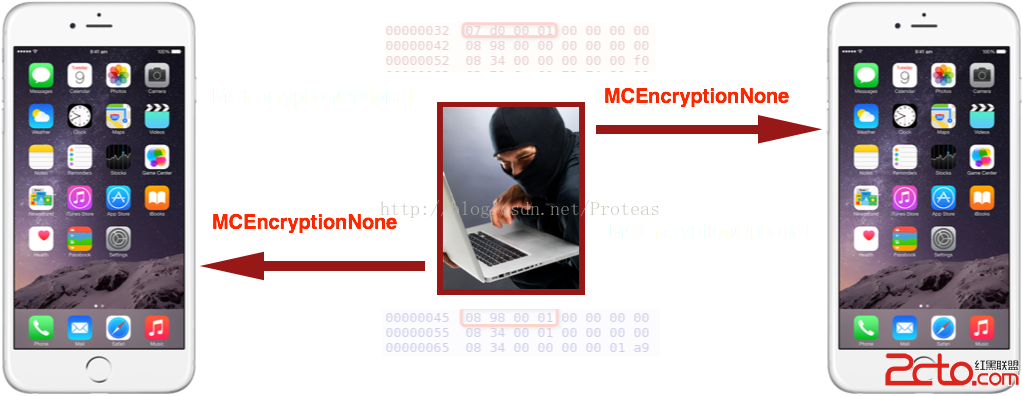

但是當雙方都是 MCEncryptionOptional，通信也是不安全的， 可能發生中間人攻擊：
實施中間人攻擊首先要識別出基於 TCP 一些數據包， 如上圖中的淺色部分，數據包都是有特點的， 因此是可以識別的。 但是沒有演示中間人攻擊的原因是， plist文件中的數據貌似是有關聯關系，簡單的將0改為1， 並不會將 false 改成 true，會造成 plist 無效， 因此實施中間人攻擊時可能需要將整個 plist 都截獲後， 修改，再發送。
其他
目前沒有逆向出整個通信協議，但是如果想將一些外設模擬成 MC 設備，需要進一步逆向出整個協議。MultipeerConnectivity 鏈接了 IOKit，因此可能間接得暴露出 IOKit 的攻擊面。
