[摘要]本文是對iOS之UI--CAShapeLayer的講解，對學習IOS蘋果軟件開發有所幫助,與大家分享。

關於CAShapeLayer

內容大綱：

CAShapeLayer簡介
貝塞爾曲線與CAShapeLayer的關系
strokeStart和strokeEnd 動畫
用CAShapeLayer實現進度條效果，以及更加復雜的效果

1、CAShapeLayer簡介

---

1、CAShapeLayer繼承自CALayer，可以使用CALayer的所有屬性值 2、CAShapeLayer需要與貝塞爾曲線配合使用才有意義 3、使用CAShapeLayer與貝塞爾曲線可以實現不在view的drawRect方法中畫出有一些想要的圖形 4、CAShapeLayer屬於CoreAnimation框架，其動畫渲染直接提交到手機的GPU當中，相較於view的drawRect方法使用CPU渲染而言，其效率極高，能大大優化內存使用情況。
• 個人經驗：可以重寫UIView的子類中的drawRect來實現進度條效果，但是UIView的drawRect是用CPU渲染實現的，而使用CAShapeLayer效率更高，因為它用的是GPU渲染。

效果： 雖然說，直接更改另外創建的CALayer以及其子類，會觸發隱式動畫，但是直接更改CAShapeLayer的path的值，變化過程沒有漸變移動的效果，所以這裡就需要 使用核心動畫CABasicAnimation來幫忙實現，未使用核心動畫驗證效果在後面的"4、用CAShapeLayer實現進度條效果，以及更加復雜的效果"驗證了。

2、貝塞爾曲線與CAShapeLayer的關系

---

1、CAShapeLayer中有Shape這個單詞，顧名思義，它需要一個形狀才能生效 2、貝塞爾曲線可以創建基於矢量的路徑 3、貝塞爾曲線給CAShapeLayer提供路徑，CAShapeLayer在提供的路徑中進行渲染，路徑會閉環，所以路徑繪制出了Shape

4、用於CAShapeLayer的貝塞爾曲線做為path，其path實一個首尾相接的閉環的曲線，即使該貝塞爾曲線不是一個閉環的曲線


如何建立貝塞爾曲線和CAShapeLayer的聯系：

• 類：CAShapeLayer

  屬性：path

  • 值：可以是貝塞爾曲線對象

  UIBezierPath *circle = [UIBezierPath bezierPathWithOvalInRect:CGRectMake(0,0,200,100)];
  shape.path = circle.CGPath;

屬性：fillColor 修改貝塞爾曲線的填充顏色

• 值：CGColor對象

屬性：maskToBounds

• 值：YES 會讓超出CAShapeLayer的部分不會顯示

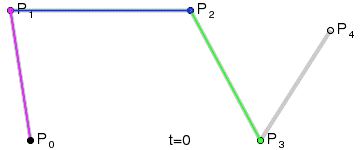

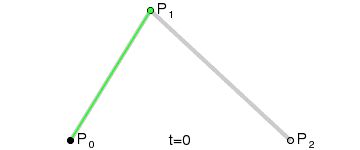

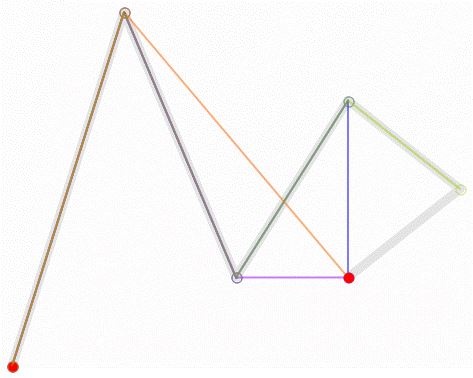

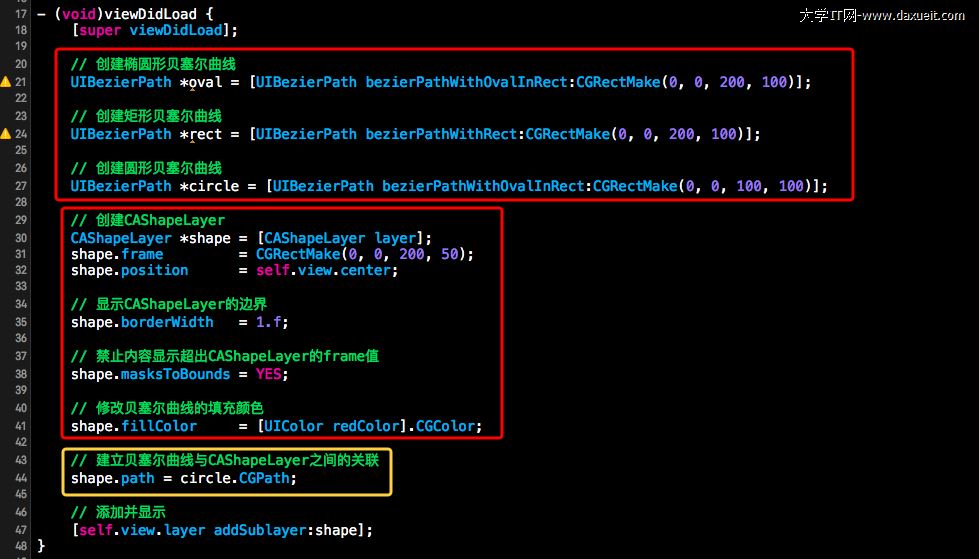

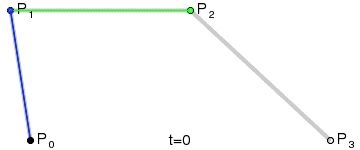

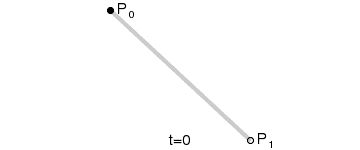

一階貝塞爾曲線 二階貝塞爾曲線 三階貝塞爾曲線 四階貝塞爾曲線 五階貝塞爾曲線 然後是通過代碼直接體現貝塞爾曲線和CAShapeLayer之間的關系：

3、strokeStart與strokeEnd動畫

---

1、將ShapeLayer的fillColor設置成透明背景 2、設置線條的寬度（lineWidth）的值 3、設置線條的顏色

4、將strokeStart值設定成0，然後讓strokeEnd的值變化觸發隱式動畫

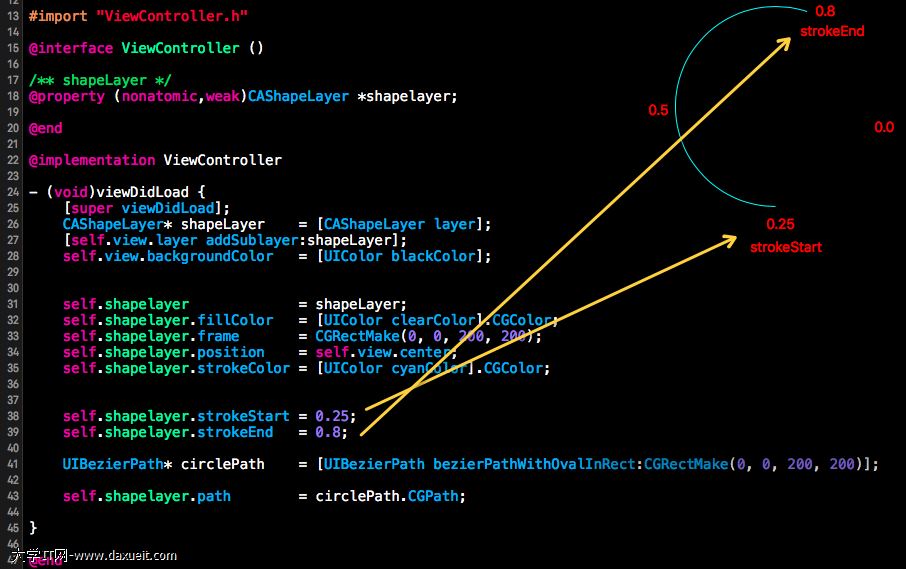

類：CAShapeLayer

• 屬性：

  • strokeStart strokeEnd
    • 注意 ：strokeEnd的值一定要比strokeStart的大 范圍 ：(0~1)

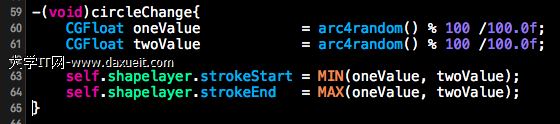

  處理方法：
      shapeLayer.strokeStart = valueOne < valueTwo ? valueOne : valueTwo;
      shapeLayer.strokeStart = valueOne > valueTwo ? valueOne : valueTwo;

屬性：

• lineWidth 線條的寬度 strokeColor 線條的顏色
  • 值：CGColor

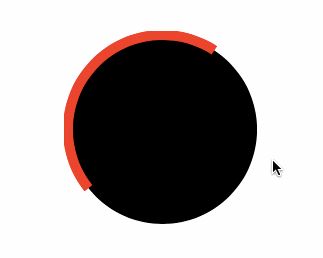

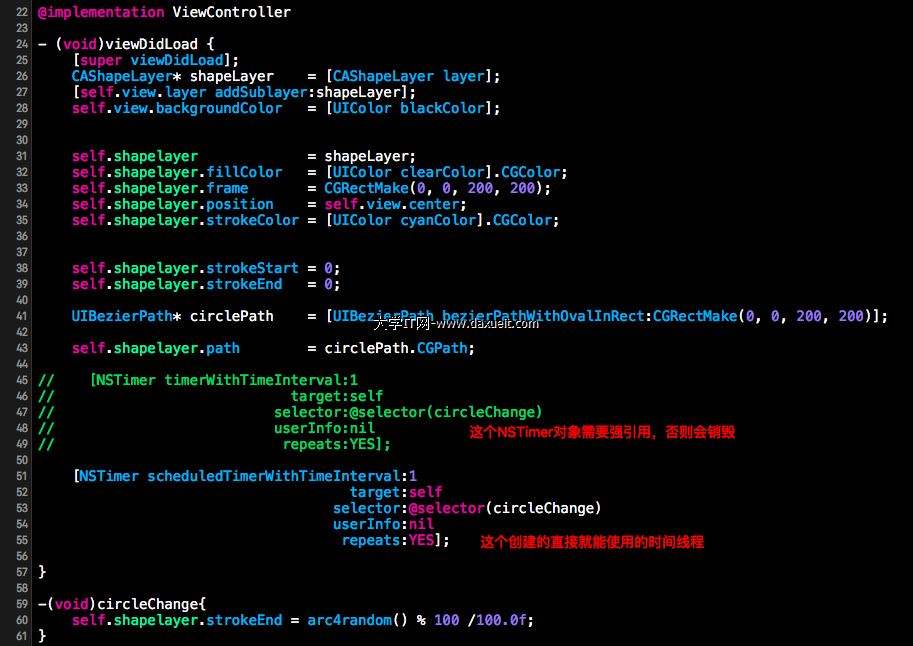

然後為了能實現圓形進度條的效果： 效果就是： 將上面的strokeStart也設置，但是注意：strokeStart必須要小於strokeEnd，否則會不畫出線的情況。

4、用CAShapeLayer實現圓形進度條效果，以及更復雜綜合起來的動畫效果

---


源碼下載地址：CircleProgress中的 CircleProgress源碼

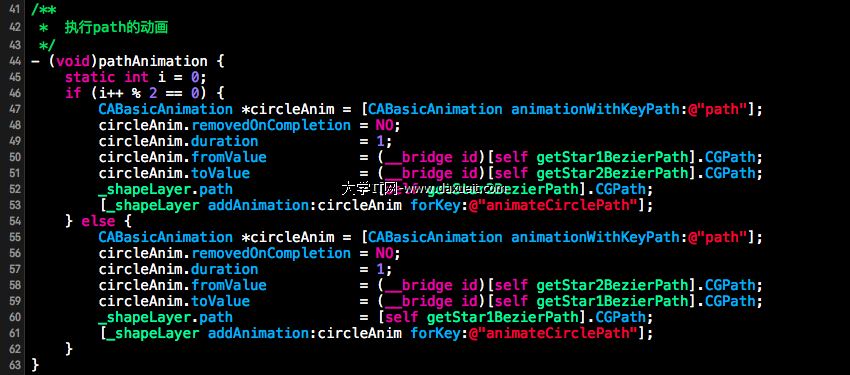

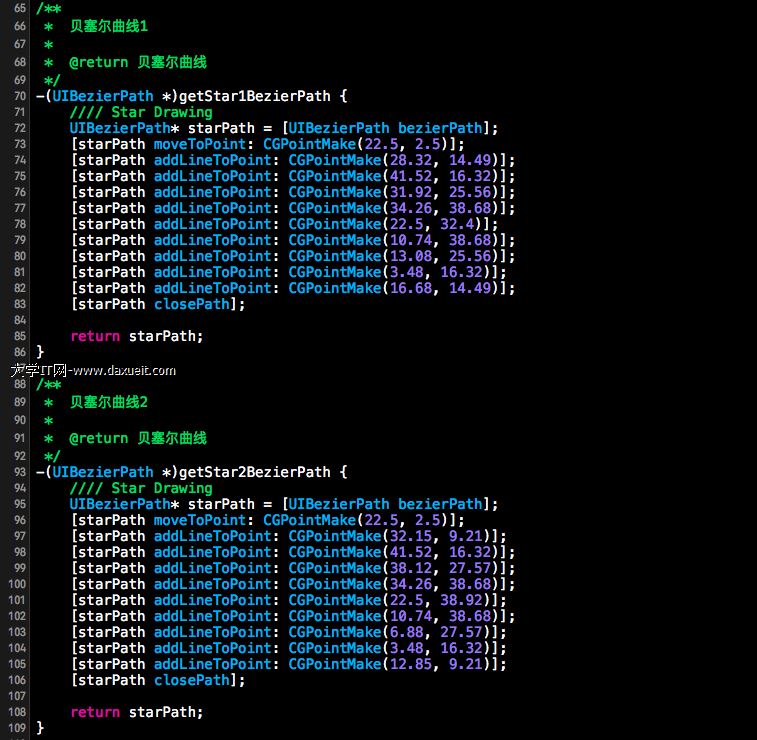

直接更改path的結果，並沒有理想中的漸變過程，所以需要使用核心動畫：

綜合示例源碼請看：https://github.com/HeYang123456789/UIView

如果fillColors不設置成 [UIColor clearColor].CGColor就會有這樣的效果：

轉載原址：http://www.cnblogs.com/goodboy-heyang/p/5185575.html
